        SF2281主控的固態硬盤如果自己diy的或者壞了要修復的話就必須開卡,而ssd不像U盤直接可以量產,它需要短接了才能開卡,而SF2281的短接哪個位置呢?diy要怎么焊接閃存順序呢,下面就教大家。

      一、開卡短接孔:藍盤短接圖中箭頭指的2孔;

      閃存貼法位置順序:參考圖中標記數字;

      SF2281固態硬盤開卡短接方法及閃存焊貼順序
      SF2281固態硬盤開卡短接方法及閃存焊貼順序


      貼1片:1
      貼2片:1,2
      貼3片:1,2,3
      貼4片:1,2,3,4
      貼6片:1,2,3,5,6,7
      貼8片:1-8
      貼12片:1,2,3,5,6,7,9,11,12,13,15,16

      貼16片:全貼滿。

      二、綠板短接位置如下 ,貼法同藍板一樣;

      SF2281固態硬盤開卡短接方法及閃存焊貼順序


      diy注意事項:
      1 芯片不需要清空,有條件就清空操作一下(主要是看下芯片的狀況如何,防止芯片顆粒體質不行開不過卡,到時候焊上再拆下麻煩了)

      2 焊上去的F第一開卡不需要短接 開卡成功后再次開卡就需要短接了

      3 下面說下藍色板子:

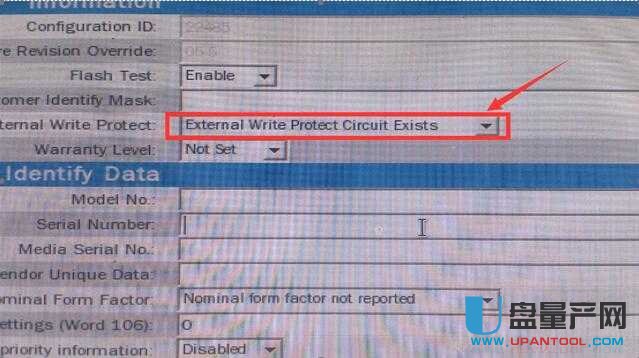

      需要在開卡設置里面把寫保護電路選項打開 不然開卡不會PASS


      有2個選項:

      SF2281固態硬盤開卡短接方法及閃存焊貼順序


      改為如下:

      SF2281固態硬盤開卡短接方法及閃存焊貼順序


      圖下面選擇B01
      選擇好溫度感應型號后保存配置!
      之后選擇保存好的配置進行開卡即可!
